現以廣東省委大禮堂為例，大禮堂舞臺建筑設計風格為鏡框式舞臺設計，舞臺臺口寬22米，舞臺深16.8米，舞臺臺口高10米。禮堂主要是以滿足大中型重要會議為主兼顧演各種文藝、歌舞演出的多功能場所，需要按此功能定位進行舞臺燈光方案的設計。方案設計要力求體現以會議為本，以人為本的設計思想。在舞臺燈光設計時還需充分考慮到燈光與舞臺機械和其他相關專業的配合，從技術上保證禮堂成為一流的會議、演出場所。
作為一個新建的省級禮堂，燈光回路設計中突出建設的超前意識，除應該考慮高要求會議照明外，還應充分考慮舞臺演出燈光的回路數，以滿足表演藝術對舞臺燈光靈活多變的要求。在確保實用的前提下,追求經濟性、先進性、安全性和可擴展性。
禮堂總體燈光系統設計、配置和布光要做到科學、合理。舞臺燈光布置分臺內區和臺外區，要配備基本燈位，并能靈活調節，適應會議、演出、觀看電影等功能用途的需要；要大量借鑒國內外新建禮堂的成功經驗，同時對燈光控制要求也要有非常深刻的理解，整體設計思路應用范圍全面、構思布局合理到位。為了滿足以上功能，舞臺燈光系統設計方案必須做到：
1、舞臺燈光系統要先進、實用、安全，設計要符合業主管理的要求；
2、舞臺燈光系統工作模式應與觀眾席的照明燈光模式協調一致，其光色、亮度及場景控制應統一設計；
3、調光或直通回路每路不小于6KW，輸出功率可設定；控制系統通訊協議采用TCP/IP或DMX512協議；
4、要提供盡可能多的投光位置，每個舞臺位置至少有三個以上方向的投光角度，有光的立體感，防止眩光、反射光及無用的光斑；
5、燈光控制系統以保證絕對安全、可靠的會議、演出活動為最根本要求。采用成熟技術，成熟產品、最新工藝，使燈光控制系統的技術水平與性能、參數達到國際先進水平。
6、所選燈光系統控制設備同時兼顧到國內、外演出團體和燈光師使用習慣；系統能兼容和接入所有廠家和不同通訊協議的各種燈光控制設備。
7、按照“留有余量”的原則，設計配備所有燈光設備和網絡設備，使燈光系統為未來技術發展，提供可持續升級和擴展的設備系統平臺。
8、選用專業舞臺燈具，要具有高顯色性，滿足舞臺照明不能使領導的服裝和舞臺布景顏色失真，滿足電視錄象或轉播對燈具光源色溫的要求。
為了滿足以會議為主演出為輔的功能，舞臺燈光系統設計方案必須要遵循以下五項設計原則：安全可靠性、高視覺性、節能環保性、先進性和可擴展性。
1、安全可靠性（光纖主干網、主控設備雙重備份）
安全是永恒不變的話題，它是高性能舞臺專業燈光系統所要求的最基本的保障條件。本設計方案將從以下二方面來保證要求。
1.1、控制系統設備
控制系統設備作為燈光系統的咽喉，本身的穩定性和可靠性將直接影響到整個系統的正常運行和演出效果。因此，配置穩定可靠的控制設備是必須考慮的前提。在設計方案中選用光纖網絡智能型調光立柜、直通立柜、電腦燈控制臺、專業網絡調光臺。
光纖網絡智能型調光/直通立柜具有符合國家一級標準的抗干擾能力，具有多級過流/短路保護措施，具有光纖、以太網絡、DMX三種信號接口，可向網絡系統報告三相電流、電壓、風機運行及各回路參數（電流、電壓、溫度和開關狀態），并具有信號掉電的保護功能，不影響信號指令執行，保證系統安全。
網絡傳輸系統的穩定、可靠是燈光控制信號傳輸通暢、安全的必要條件。
舞臺燈光系統將從照度、顯色性、色溫、眩光這四個方面來滿足開會的要求，為開會營造一個良好視覺的光環境。
照度指標：舞臺平均照度不低于1200LUX，中心最亮區域可達1500LUX；相對于舞臺區內任意位置，有不少于三個方向的光，每一方向光的最大白光平均照度不低于1000 LUX；顯色指數：Ra>90；色溫：舞臺燈具開會時色溫3200±150K，演出時色溫5600±500K。
眩光：在禮堂要特別注意防止眩光的問題，眩光的產生跟燈具的投射角度有著直接的關系，特別是在面光、耳光和假臺口上片光的位置，所以布置燈具的投射角度應該控制在30-60度之間，本方案選擇最理想的角度45度。
1.4、節能環保性
設計中，將營運管理及運行成本因素滲透到每一個設計環節之中。選用技術先進、節能、環保的系統設備，大量選用三基色冷光源做為會議主燈，其特點是高效低能，高亮度低溫度長壽命。同時，為舞臺管理搭建一個現代化的硬件平臺，從而實現高效、低成本的營運目標。
1.5、系統的先進性
根據禮堂舞臺燈光系統能滿足舉行會議為主演出為輔的功能，本設計方案中采用了以下四方面的先進技術：
采用高顯色性的舞臺燈具；
采用具有強大控制、編輯功能的燈光控制臺；
采用智能型光纖網絡調光/直通立柜；
采用光纖做為主要通訊網絡，確保系統萬無一失。
禮堂的燈光網絡控制系統是新一代高速網絡與智能數字控制設備的集成，采用光纖以太網和DMX512并存的設計。這種雙信號并存的數據傳送系統，既滿足了當前的使用要求，又為將來的系統升級、留有充分的擴展余地。
利用光纖高速大容量的特點，實現以太網高速率傳輸，可擴展性強的特點，以及基于當前專業舞臺大部分設備乃采用DMX512信號控制的特點，科學地把多種信號傳輸方式融合在一個統一的混合的信號傳輸網絡中，把網絡信號直接送到每一個用戶點，使得舞臺燈光系統具有良好的發展?jié)摿烷_放性，以適應高速有效的信號傳輸、系統擴展和不斷地技術升級的需要。
3.6、系統可擴展性
設計一套完善的、運行穩定的燈光系統，除應具有非常好的燈光配置外，還應考慮選用設備的多種兼容性和可擴展性。由于科技的不斷發展和新設備的層出不窮，每個項目的設計及安裝不可能永遠是最先進和完美的，但是我們在設計中，已充分考慮了日后系統的擴展要求。體現在以下三個方面：
調光/直通立柜：采用統一的輸出標準，每回路額定輸出功率：6KW，輸出大小可設定，提高了設備的安全性。控制系統采用同一種數據格式，可以相互替換或同時控制，極大地方便了燈光設計人員。
通訊協議：禮堂燈光控制系統的底層協議為國際通用DMX512協議，世界上絕大部分的數字控制臺，調光/直通立柜、電腦燈、LED燈具等數字設備都可以穩定地在禮堂燈光系統網絡上運行。
設備附材的標準性：系統的主要設備均符合國家標準，達到IS9001 國際認證。系統設計、管線選型、配套施工符合國家相關行業標準或規范。接插件和線材的選擇做到安全性、可靠性和耐用性，符合國家質量標準要求或國家相應電氣及相關標準。
二、工程實施說明
2.1、設計概述
舞臺燈光的工程設計須滿足光區控制、光色控制、光量控制這三個方面，三者的有機結合是對演出空間產生具有美學價值的舞臺光的前提條件。
光區控制——對演出照明區域的控制，其目的是利用光控制觀眾注意力，有目的地引導觀眾觀看演出對象。并根據劇情需要創造可變的演出空間。
光色控制——對燈光色彩顯示的控制，其目的是根據人們生理、心里特點和對生活的聯想，結合劇情、制造色光氣氛，使觀眾獲得色彩的視覺感受。
光量控制——對燈光強弱變化的控制，其目的是利用光的強弱變化，調劑光的藝術效果，對改變時空感覺、切割劇情段落等方面，更好地獲得空間效果。
舞臺燈光是舞臺藝術的靈魂，完美的燈光配置和應用，是成功演出的必要條件。舞臺燈光，概括起來，需從四個方面突出特點：
寫意——要使觀眾很好地看見舞臺上演的景物，即能正確理解戲劇、舞蹈的創作意圖。
寫實——使舞臺看起來好像是真實的生活景物，即照明的如實反應效果。
美感——要把舞臺表現得很美，使觀眾獲得符合場景的爽心悅目感。
表現——要渲染出戲劇、舞蹈劇等的思想情緒。
這些都是靠和諧的燈光來襯托的。但是在舞臺內，要獲得明視效果，不僅需要有合理的照度，而且更需要均勻的照度分布，因此合理的照度和它的均勻度是保證物體可見度的基本條件，為了解決這一疑問，我們用最大照度值和最小照度值之比或其倒數來控制，即大約在3：2 或2：1
的范圍內。
2.2、舞臺燈光回路分布
舞臺燈光回路的設計是一個禮堂舞臺燈光設計的重點，因為好的設計可以在除開會外演出時為燈光創作人員提供藝術創作的空間和靈活用光的技術支持。也就是說，在禮堂內可能布光的位置都要設計燈光回路，同時要對這些回路作合理、科學的分配。
大禮堂從技術性能上要求能對整個舞臺區域多位領導或?qū)ν粋€表演區多個演員同時進行布光，燈光的亮度、色溫、顏色能靈活進行調節。燈光布置上能做到對任一區域都有滿意的投光角度，從而實現多方向、多角度照明，為創造理想的會議環境和藝術效果提供必要的技術條件。

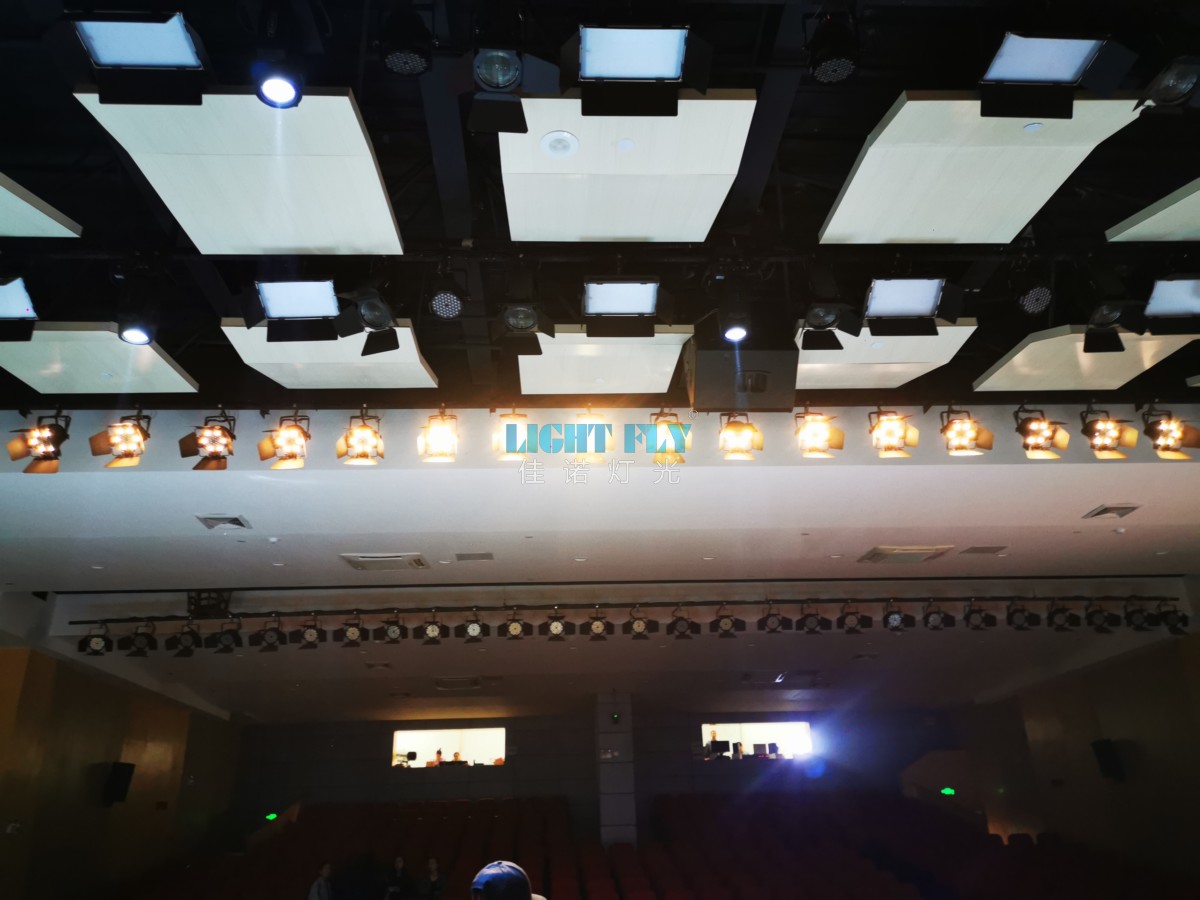

1、LED面光配置說明
面光作為表演區正面主光,主要用于照亮舞臺前部表演區，對舞臺上的領導或表演者起到正面照明的作用，供人物造型用或使舞臺上的物體呈現立體效果。根據投光距離進行布光，保證面光燈投射的效果達到，光斑均勻、照度一致。
燈具的排列及投射方法:
垂直投射：使舞臺表演區下面獲得均勻效果；
交叉投射：增強舞臺中心區域及縱深亮度；
重點投射：加強局部舞臺表演區域的照明。
2、耳光配置說明
從禮堂觀眾席兩側的耳光室投向舞臺的燈光，作為舞臺前斜側方向的造型光，用以加強人物和景物的立體感，形成前側面的照明效果。耳光的投光角度要比面光投光角低，投射距離比面光近，燈具要求與面光類似。投射的光束不能溢出臺口之外。
燈具的排列及投射方法:
耳光是面光的輔助光，做人物造型用光；
可從一側或兩側對舞臺色彩氣氛進行渲染；
外側燈和內側燈交叉投射，可獲得較大的投光范圍；
兩排以上光色相同的耳光同時投射時，位置高的燈通常以投射遠光區為主，位置低的燈通常以投射近光區為主。
3、側光配置說明
側光的作用是從舞臺的側面造成光源的方向感，為舞臺上領導或演員塑造層次及立體感?？梢宰鳛檎丈溲輪T面部的輔助照明，并可加強布景層次，對人物和舞臺空間環境進行造型渲染。投光的角度、方向、距離、燈具種類、功率等因素都會造成各種不同的側光效果。
燈具的排列及投射方法: 側光的射距由近到遠，投光角度由近至遠，變化極多，來自單側或雙側的造型光，可以強調、突出側面的輪廓，適合表現浮雕、人物等具有體積感的效果。單側光可表現出陰陽對比較強的效果。雙側光可以表現具有個性化特點的夾板光，但需要調整正面輔助光與側光的光比才能獲得比較完善的造型效果。
4、柱光配置說明
舞臺大幕線內兩側設置的柱形燈光位置為柱光，光線從臺口兩側射向表演區；主要是彌補面光、耳光的不足，而且還可作為中后場演區的主光需要。燈具的排列及投射方法:燈具的排列及投射方法與耳光基本相同。
5、假臺口上片光配置說明
在舞臺大幕線內假臺口上片區設置燈光，光線從假臺口上片區正面射向舞臺區；主要是彌補舞臺縱深面光的不足，可作為中后場主席臺的主光需要。 燈具的排列及投射方法:燈具的排列及投射方法與面光基本相同。
6、頂光、逆光配置說明

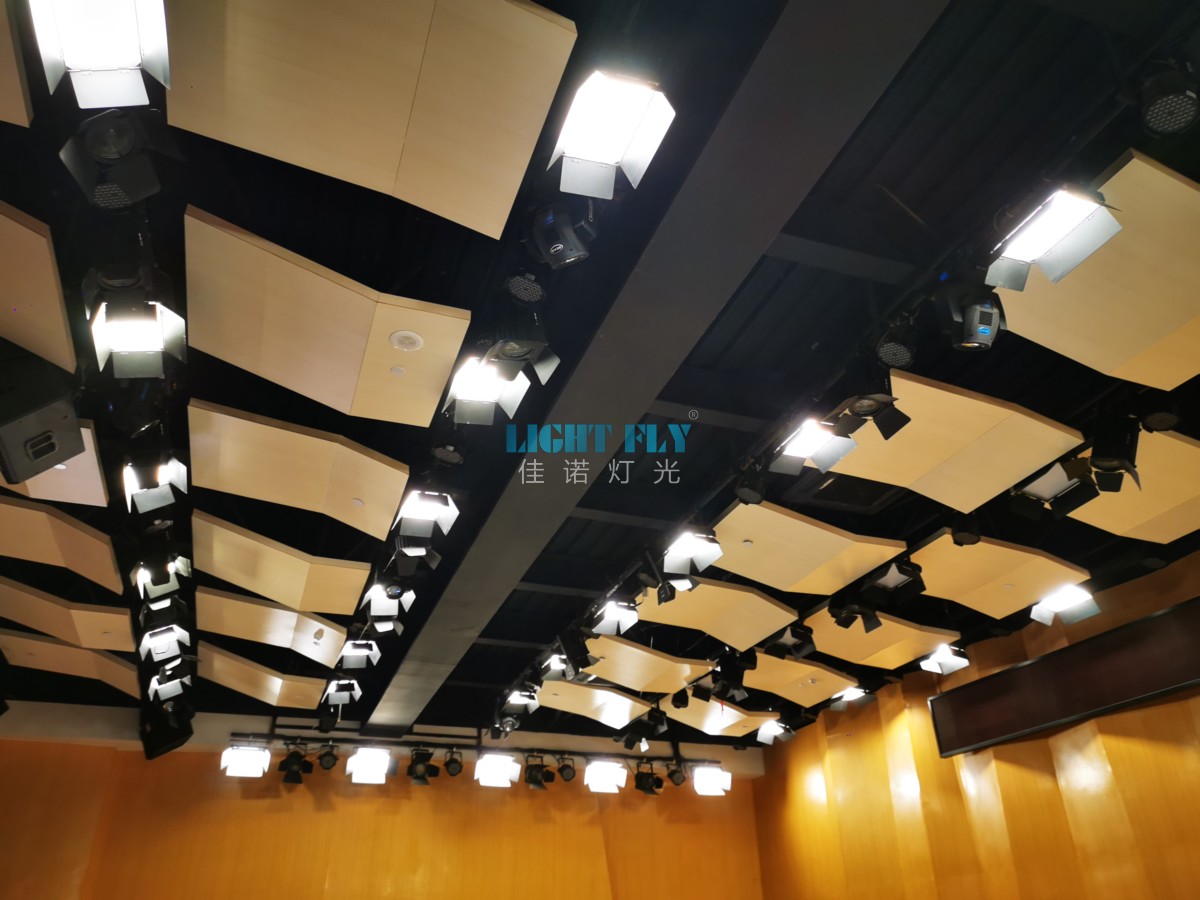

頂光設在舞臺上空每隔2.0M左右設置一道頂燈，電源從舞臺天棚通過多芯排纜下垂,燈吊桿兩側設有容納電纜的線筐，燈具吊掛在燈吊桿下邊，其作用是對舞臺縱深的表演空間進行必要的照明，頂光包括順光和逆光，可在同一燈桿上重疊布置，燈具可根據演出需要配置。
7、天排光配置說明
與地排燈相反，天排燈是以散射投光燈具由上向下，向舞臺天幕的上半部分投光和渲染色彩的燈光，通常與地排燈配合使用，使色彩變化更為豐富，燈具采用單燈組合使用。燈具排列和投射方法:
成排燈具均勻地擺在舞臺天幕前，用來俯射天幕，表現地平線、水平線、日落等，通常與地排燈配合使用，使光色變化更為豐富。
8、地排光配置說明
與天排燈相反，地排燈是以散射投光燈具由下向上，向舞臺天幕的下半部分投光和渲染色彩的燈光，通常與天排燈配合使用，使色彩變化更為豐富，燈具采用單燈組合使用。地排光方位:裝在天幕前臺板上，距離天幕2.8m-3.5 m。
燈具排列和投射方法: 成排燈具均勻地擺在舞臺天幕前，用來仰射天幕，表現地平線、水平線、日落等，通常與天排燈配合使用，使光色變化更為豐富。
9、追光燈配置說明
根據光學成像及變焦原理設計的燈具，具有可改變光圈的大小、色彩、明暗、虛實等功能，演出中安裝在特制的支架上追隨演員移動的同時加強對其照明亮度，提高觀眾的注意力，可以設置在演出禮堂空間的多種位置，實現對演員半身、全身、遠距離、小范圍的局部照明效果。有時也可運用追光表現抽象、虛幻的舞臺情節。
10、電腦燈配置說明
智能化燈具是21世紀舞臺照明的必然發展趨勢，為了滿足各種演出燈光需要，配置了搖頭圖案電腦燈和搖頭染色電腦燈。
智能電腦燈一體化的設計比以往采用電動機械架＋聚光燈＋換色器＋遮光板＋特殊效色盤等多件器材組成的機械化燈具有更高的穩定性。電腦燈中的CMY混色系統可調出過萬種的色彩，更是一般換色器所不能比擬；利用可更換的圖案片可投射出各種圖形甚至幻燈片；兩個以上的圖案片重迭時可創造出變化萬千的動感影像；圖案型的電腦燈更能利用動畫輪創造出可移動的水影，云彩，火，巖石等多種特殊效果。遙控遮光板能修改光束形狀，令光斑完全按燈光設計師投射到造型不同的布景、道具上，同一燈具能快速改變設定而照射不同物件。電腦燈功能超卓，能大大減少舞臺上效果燈具的數量。
電腦燈主要布置在舞臺上空的頂光燈桿上，采用DMX信號連接電腦控制臺，可任意調整燈具投射角度，亮度，變換圖案，光束大小，色彩等功能，完全能滿足各種演出劇目對數字化電腦燈的變化要求。
